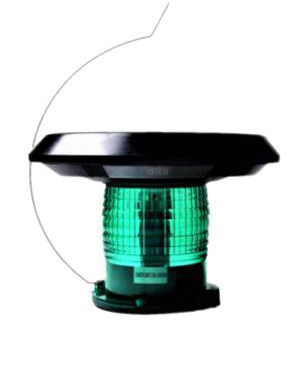

DWS703/GPS 太阳能遥测遥控智能航标灯

        DWS703GPS太阳能遥测遥控智能航标灯是融合太阳能发电、锂电池储能、GPS同步及定位、GPRS/GMS通讯、LED光源、先进控制等多种技术为一体的水上助航产品,该灯可根据天气状况及季节的变化、地理位置及闪烁模式等因素的不同,实现灯光的自适应调节,极大提高了航标灯的智能性。

        可通过上位机管理软件或手机远程设置自动报警门限、航标灯闪烁模式、调光级别、强制航标灯亮或灭、状态数据上报时间间隔、报警数据上报时间间隔、实时查询参数及状态数据等。当航标灯工作电压、亮灭状态异常时,自动生成报警信息上报到给上位机或手机,以便及时处理报警,实现远程自动化管理和控制。

        太阳能一体化航标灯由太阳能电池、内置锂电池、GPS定位模块、无线遥测遥控系统、自适应控制算法等组成。
该灯内置328种闪光模式(符合IALA或国标GB4696-84及部分自定义码字),并可以实现以UTC为基准的同步闪光,并可以与国内外所有厂家的产品实行同步连闪。电路集成航标工作参数采集电路,可实时采集航标灯的电池电压、充电电压、位置经纬度、航标灯闪烁模式、调光级别、亮灭状态等状态数据,并可通过公共通讯网或串行接口传出;可接收通过公共通讯网或串行接口传入的设置命令,以设置或查询航标灯的工作参数、设置或查询航标灯的状态数据等。
        无线遥测遥控通信模块按照中国海事局2005年《海区航标遥测遥控系统技术规范》、JT/T 788-2010《航标遥测遥控系统技术规范》等有关技术规范进行了兼容性设计。



  主要技术参数

锂 电 池:7.4V/20AH
太阳能电池: 7.2Wp

静态工作电流:≤6mA

工作电流:≤180mA(遥测部分)

发光颜色:红、黄、绿、蓝、白(可选)

闪光周期:IALA 328种

调光级别:6级调光(其它可定制)

射程:3-5海里

通讯方式:GPRS、GSM短消息

GPS同步精度:<1ms

无GPS信号同步保持时间:>20h

连续阴雨天工作时间:>25天

工作温度:-35℃~+55℃

防护等级:IP67

外形尺寸: 170 x 170 x 170mm

结构图

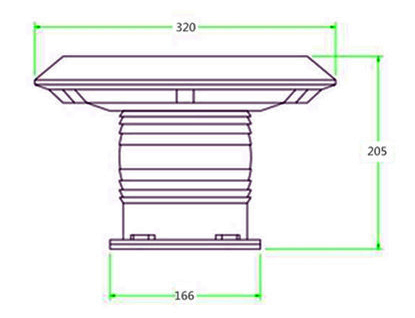

尺寸图



功能描述

1、概述
DWS703GPS型航标灯包含有同步控制、数据采集、信息交换、自动报警、自适应调节、远程控制和数据存储等功能。可主动查询或被动接收航标灯按设定周期上报的工作状态参数和位置信息,可根据天气状况进行灯光的自适应调节;通过GPRS/GMS网络将数据按设定的发送周期发送给上位机或手机);或接收上位机/手机发送的命令,航标灯对命令进行校验识别后,响应合法的控制命令,并返回相应数据。

2、同步控制
DWS703GPS航标灯内含GPS同步闪烁模块,可以实行以UTC时间为基准的同步闪光,并可以与国内外所有厂家的产品实行同步连闪。同步模式可根据需要进行定制。
     该灯使用高精度时钟,所以同步闪烁精度高。一次同步后如GPS信号不理想,可保证在20小时内仍然保持同步。
     同步闪烁模式是通过GPRS远程数据链路开启/关闭,或改变同步闪光模式。

3、数据采集
DWS703GPS航标灯具有数据采集功能,监视采集航标灯的工作状态数据。主要数据包括:

  1. 电池电压
  2. 充电电压
  3. 闪烁模式
  4. 调光级别
  5. 工作状态
  6. 经度
  7. 纬度

4、信息交换
DWS703GPS型一体化太阳能航标灯基于GSM/GPRS数据通信网络与上位机管理软件或手机进行数据交换,实现定时或主动数据上报、远程控制的功能。数据交换标准遵循中国海事局2005年《海区航标遥测遥控系统技术规范》、上海海事局2005年《东海海区航标遥测遥控技术导则(灯器-终端通信规约2.11版)》。
数据上报时间间隔和报警上报时间间隔均可通过上位机管理软件或手机进行设置,配置范围0~24小时。
特别说明:由于数据交换基于公共GSM/GPRS数据通信网络,航标灯安装前必须确认:安装地点处于GSM/GPRS网络信号覆盖范围内。

5、自动报警
按照要求设置航标灯报警阈值。当航标出现欠压、过压、闪烁模式错误等异常情况时,航标自动发送报警信息给上位机管理软件。
6、自适应调节
该灯配有自适应控制算法,可自动根据天气及季节的变化、地理位置及闪烁模式,实现灯光强度在合理范围内的自动调节,最大限度的延长阴雨天或充电不足时航标灯的持续工作能力。

7、远程控制和数据存储
监测平台可根据需求向航标发出设置和查询命令,实现如下功能:
a. 改变航标遥测遥控工作模式(休眠省电模式、停机模式、工作模式);
b. 设置航标遥测遥控点名、定时和报警时发送数据的间隔时间;
c. 设置报警参数(航标灯工作电压的高低门限);
d. 设置运行参数(监控中心短信号码、APN或IP和端口等) ;
e. 复位航标遥测遥控终端和停止发送数据;
f. 对设置参数和采集数据进行本地存储,并提供断电数据恢复能力。
